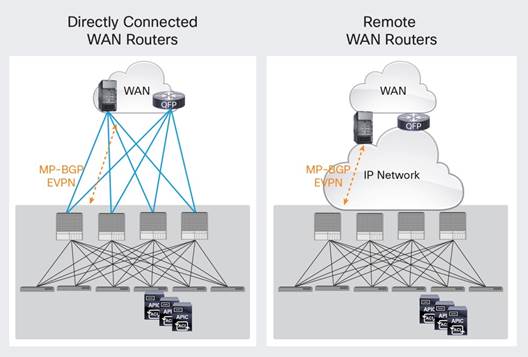

在思科ACI和WAN整合的架構中，思科的Nexus 7000 系列交換機和ASR系列路由器(ASR9000 and ASR 1000)部署在WAN的邊界，用來連接不同site的ACI數據中心或者是客戶遠程的Branch。它們可以是客戶網絡中現有的設備，客戶可以通過采用思科ACI和 WAN的整合實現業務的快速轉型。

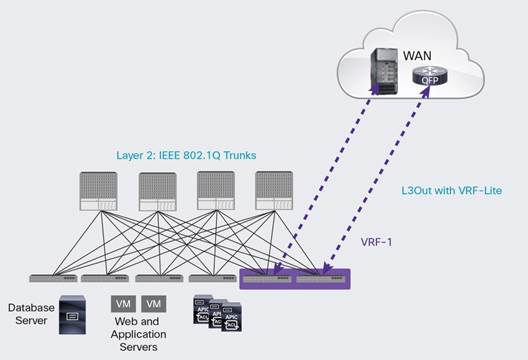

圖(1)是現有的方式，通過在ACI Border Leaf上做二層或者三層的切換實現ACI和外界網絡的互通互聯。傳統的SDN解決方案目前都是采用這個模型。這種方法的弊端是由于缺乏自動化，客戶增減租戶會導致在邊界設備上的配置的復雜性，同時由于VLAN空間有限，這種方式在scaling上也有一定的局限性。
思科通過采用MP-BGP EVPN，結合OpFlex的技術，使得客戶現在可以實現完整的數據中心的自動化，包括在WAN和DCI路由器上的自動化切換。

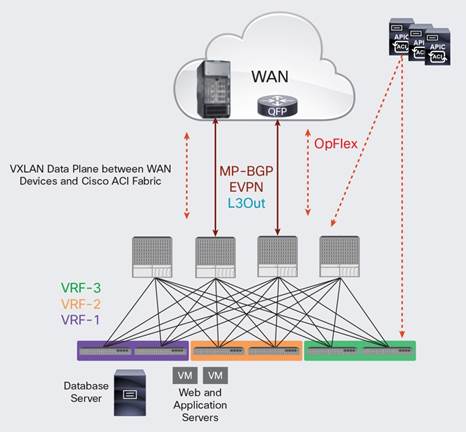

新的方案如圖2所示主要采用了以下三個功能：
1.在ACI Spine交換機和WAN和DCI路由器之間有MP-BGP的控制平面，通過這個控制平面通告租戶，主機，網段的信息。
2. 在ACI Spine交換機和WAN和DCI路由器之間有OpFlex的控制平面，OpFlex可以自動完成 路由器上面向ACI的所有相關部署。網絡管理員只需要在APIC的控制器上配上一個對于3層外部的策略，APIC控制器就可以將所有相關的配置推送給Spine交換機，Spine交換機上運行著OpFlex的代理，他會把相關配置推送給WAN和DCI設備。
3. VxLAN作為數據轉發層的封裝，根據BGP學習到的轉發表項，連通ACI和WAN。
這個方案通過開放的協議，提供了數據中心和外部廣域網域之間的三層互通，解決當今的數據中心的普遍挑戰，運維簡單而且擴展性很強。
