由于電梯間是一個近乎封閉的狹小空間,而且電梯間存在控制、照明、風扇等很多電纜,所以給視頻電纜的布線增加難度,根據實際分析在電梯監控中電纜的選擇上應遵循以下原則。

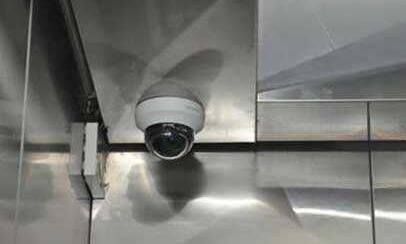

電梯視頻監控布線
1、滿足抗拉強度:電梯電纜中有一半是用來延伸用的,高層電梯最多可達100多米,一百米電纜的自重就是近百公斤,所以電纜必須要有足夠的抗拉強度。現在市場上已有自承式扁平復合電梯監控專用電纜,這種電纜將視頻同軸電纜、電源線、數據線和鋼絞線復合到一起,做成一根扁平的帶狀電纜,這樣整條電纜的拉力由鋼絞線來承受,抗拉強度非常好,不會在電梯運行中,由于重力原因拉斷信號電纜。
2、良好的電氣參數:電纜在隨著電梯上下運動的過程中,中間會有一段受重力作用發生彎曲變形,造成電纜的阻抗和分布電容等電氣參數發生變化。質量不好的電纜在受力變形時,參數變化大,就會引起阻抗不匹配、視頻衰減增大并產生信號反射,這就會導致視頻信號信噪比下降,產生視頻干擾,所以應盡量選用屏蔽好的、線徑粗的視頻電纜,以阻止干擾信號“入侵”。實踐證明,SYWV的同軸電纜優于SYV,多層屏蔽的優于單層屏蔽。
