如何把
思科3560交換機配置成DHCP服務器
所謂的DHCP就是Dynamic Host Configuration Protocol的縮寫，即動態主機配置協議，它是TCP/IP協議簇中的一種，主要作用給網絡中其他電腦動態分配IP地址之用。
純粹地談DHCP協議也許大家會覺得很陌生，但是說到“自動獲取IP地址”，各位有裝機經驗的朋友可能就比較熟悉了。在Windows 2000下，我們打開“本地連接 屬性”對話框之后，雙擊“internet 協議 （TCP/IP）”，打開“internet 協議 （TCP/IP） 屬性”對話框中，就有一項“自動獲得 IP 地址”（當然我們也可以直接指定固定IP給電腦）。然而為什么我們可以使電腦來自動獲取IP呢？試想一下，如果每臺電腦可以自動獲取任意IP的話，那豈不 是IP地址嚴重沖突，網絡世界大亂。然而現實生活中使用自動獲取IP的網絡并沒有象我們想象中的一片混亂，為什么呢？原因就是在我們的網絡中存在這一個 DHCP服務器，這個DHCP服務器管理著網絡中的IP地址資源，使得各IP地址合理地分配給網絡中的每一臺有需要的主機。
為什么我們有時候需要DHCP服務器來使IP自動分配呢？舉個例子來說明一下：假如在某單位中有300臺電腦，但是在任何一個時刻，要上網的電 腦不會超過255臺。如果使用固定IP的話，那么我們就需要為這個單位申請300個IP才夠用；但是如果我們使用動態IP分配的話，我們只要申請255個 IP就已經足夠了，節省了145個IP資源的費用。DHCP服務就是特別試用于這種IP資源使用密度不高的情況。
下面我就以Cisco3560交換機為例子，說說具體做法：

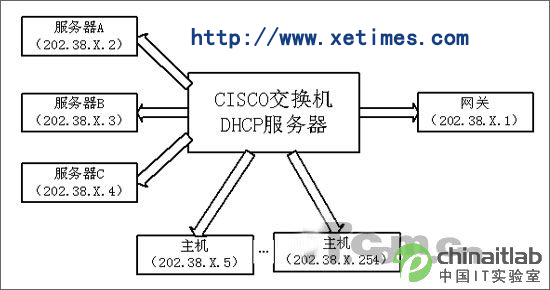

假設在某網絡中有300臺主機，其中申請了255個以供分配的IP，其范圍從202.38.X.0~202.38.X.254，其中 202.38.X.1是用來分配給網關的，該網絡里有三臺服務器A、B、C，其需要固定的IP，分別為202.38.X.2、202.38.X.3、 202.38.X.4，其他的所有IP均供動態分配之用。網絡拓?fù)浣Y(jié)構如下:
telnet登陸上思科3560交換機，進入交換機命令行；
設置DHCP地址池全局變量,；
（config)#ip dhcp pool DHCP-SERVER
(dhcp-config)#exit
對于要固定分配的IP，我們需要先將其約定出來：
(config)#ip dhcp exclude-address 202.38.X.2 202.38.X.3 202.38.X.4
設置動態分配的IP地址范圍、子網掩碼：
(config)#network 202.38.X.0 255.255.255.0 //動態分配IP范圍，這里給定的是202.38.X.0到255.255.255.0，也就是該段所有IP
設置網關：
(config)#default-router 202.38.X.1
設置DNS服務器地址
(config)#dns-server 202.38.193.33 202.112.17.33
就這么簡單，一個Cisco3560交換機上的DHCP服務器配置完成了。
